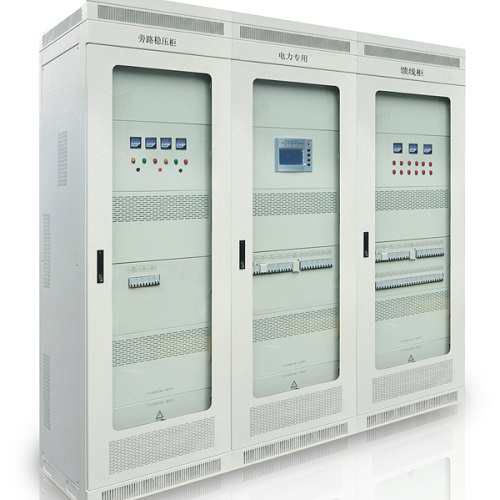

電力專用UPS電源是電力不間斷電源系統定制產品，可滿足電力系統對于供電可靠性、絕緣耐壓、數據上傳等特殊要求。該產品作為自動裝置、信號裝置、通訊系統、遙控執行系統及事故照明等設備的交流不間斷電源，具有在線式、零延時轉換功能。
型號規格
型號UPS 功率 (kVA) 2、3、4、5、6 7.5、8、10、15、20、30、40
外觀凈重(Kg) 38/43/57/57 39(不含輸出變壓器)
尺寸 610×430×220 631×428×270
交流輸入額定電壓 AC 380V \ 220V AC 380V \ 220V
電壓范圍 ±15%
直流輸入額定電壓 DC110V或220V
電壓范圍 ±15%
交流輸出額定電壓 AC220V
波形 正弦波
穩壓精度 ±2%
失真度 ≤5%(線性負載，輸出功率最大范圍內)
動態電壓瞬變范圍 ≤10%
切換時間 在線：≤5mS，后備：≤10mS
過載能力 120%，10min;150%，10S關機轉旁路
功率因數 0.8(滯后)
負載峰值比 3：1
逆變效率 ≥85%
保護直流電壓異常 直流電壓過高或過低自動關機
輸出過載 負載超過120%∽150%，關機轉旁路輸出短路 限流自動關機
逆變故障 逆變故障或內部過溫，轉旁路輸出 報警逆變故障 連續鳴叫，發干接點信號
顯示LCD顯示 中文顯示,運行狀態,輸入輸出電壓頻率,直流電壓,負載 LED顯示 4個指示燈：逆變，報警，通訊，旁路
通訊通訊接口 RS485(帶隔離)
絕緣耐壓 AC 2kV，1min
說明：1. 因產品不斷研發改良，規格有所變動，恕不另行通知。 2. 直流輸入電壓范圍標準機型為±15%，寬輸入范圍機型為±20%</p>
主要特點
采用IGBT組件，大幅度提高裝置的可靠性。
交流輸入、輸出有隔離變壓器。
過載能力、抗干擾能力強。
中文液晶LCD顯示，顯示及操作一目了然。
開機軟啟動，無浪涌電流。
完善的保護功能：過載、過溫、輸出短路、交流輸入過/欠壓、直流輸入過/欠壓，裝置都能自動保護及報警。 智能通訊接口RS485，可實時上傳裝置的運行狀態、電壓/電流運行數據及報警信號等信息。
